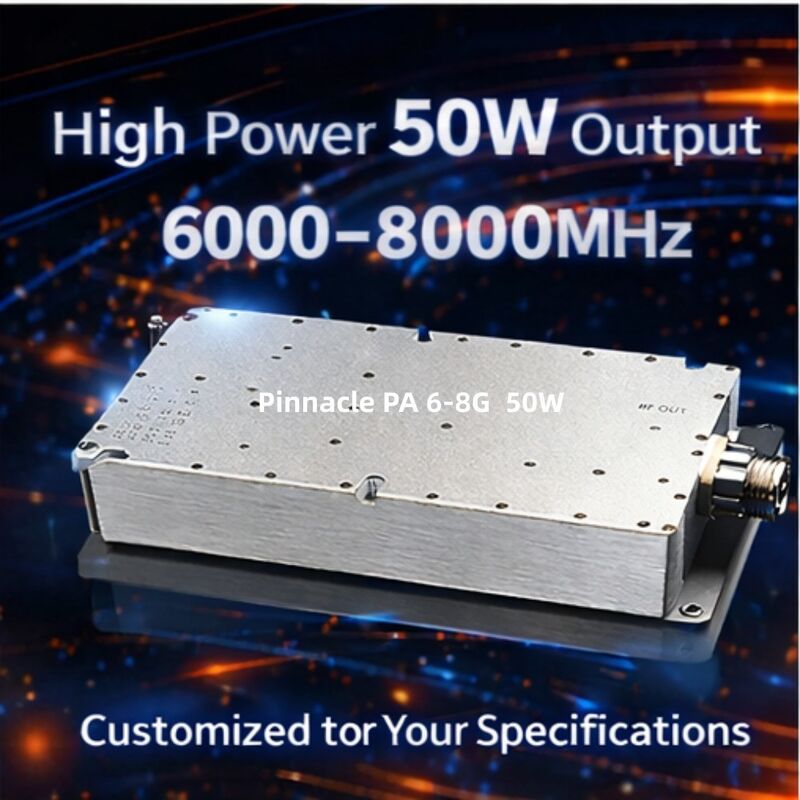

Модуль усилителя мощности RF мощностью 50 Вт, охватывающий диапазон от 6 до 8 ГГц для связи и измерения помех сигнала
Название бренда:
PTC
Номер модели:
PTC-A6080-50W
Место происхождения:
ШЭНЬЧЖЭНЬ КИТАЙ
Сертификация:
QS,CE
минимальный заказ:
1 шт.
Цена:
Neg
Возможность поставки:
50000/М
Срок поставки:
3-30 дней
Условия оплаты:
Западное соединение, T/T, L/C, D/A, D/P
Стандартная упаковка:
картонная упаковка
Подробная информация о продукции
Выделить:
Модуль усилителя мощности 50 Вт
,Усилители сигнальных помех от 6 до 8 ГГц
,Модуль Усилителя RF для измерения связи
Описание продукта
Подробные спецификации и характеристики
РЧ усилитель мощности - 50 Вт, 6-8 ГГц
Профессиональный РЧ модуль 6-8 ГГц с выходной мощностью 50 Вт, разработанный для систем радиоэлектронного подавления, связи и измерительных приложений.
Обзор продукта
Этот РЧ усилитель мощности 6-8 ГГц обеспечивает выходную мощность 50 Вт без необходимости внешнего источника сигнала. Доступен в нескольких диапазонах частот, включая конфигурации РЧ усилителей мощности 400-3000 МГц, 2500-6000 МГц и 6000-8000 МГц.
Ключевые особенности
- Сверхширокополосная производительность: Бесшовное покрытие от 400 МГц до 3000 МГц, устраняющее необходимость в нескольких узкополосных усилителях
- Передовая технология GaN: Использует высокоэффективные устройства на основе нитрида галлия на карбиде кремния (GaN-on-SiC) для превосходной плотности мощности и теплоотвода
- Встроенная защита: Интегрированная схема защиты от перегрева и защиты от КСВН для предотвращения повреждений от отражения сигнала
- Компактный и прочный: Корпус из прецизионно обработанного алюминиевого сплава, разработанный для работы в суровых промышленных и всех относительных условиях
- Настраиваемый: Диапазон частот и выходная мощность могут быть настроены в соответствии с требованиями заказчика
Применение
- Средства радиоэлектронного противодействия (РЭП): Идеально подходит для систем радиоэлектронного подавления и широкополосных систем создания помех
- Тестирование и измерения: Надежный источник питания лабораторного класса для тестирования ЭМС и измерений антенн
- Системы связи: Высокомощный усилитель для 5G, Wi-Fi 6 и спутниковых наземных станций
- Радиолокационные системы: Импульсные и непрерывные (CW) приложения для современных радиолокационных систем обнаружения
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Диапазон частот | 6-8 ГГц |
| Выходная мощность (P_sat) | ≥50 Вт |
| Коэффициент усиления | ≥50 дБ |
| Равномерность усиления в полосе | ≤5.0 дБ |
| Рабочий ток | ≤5.5 А |
| Разъем | SMA-мама |
| Интерфейс питания и управления | DB7W2 |
| Источник питания VCC и максимальное напряжение | +28 В, +32 В |
| Размеры | 180×90×25 мм (без разъемов) |
| Вес нетто | 1 кг |
| Провод питания | Красный+Черный+Провод включения |
| Рабочая температура | -40°C до +55°C |
