Модуль расширителя мощности радиочастотного диапазона 50 Вт
Название бренда:
PTC
Номер модели:
PTC-A4030-50W
Место происхождения:
ШЭНЬЧЖЭНЬ КИТАЙ
Сертификация:
QS,CE
минимальный заказ:
1 шт.
Цена:
Neg
Возможность поставки:
50000/М
Срок поставки:
3-30 дней
Условия оплаты:
Западное соединение, T/T, L/C, D/A, D/P
Стандартная упаковка:
картонная упаковка
Подробная информация о продукции
Выделить:
Модуль усилителя мощности 400-3000 МГц
,усилитель 50W широкополосный rf
,Модуль широкополосного усилителя мощности
Описание продукта
Подробные спецификации и характеристики

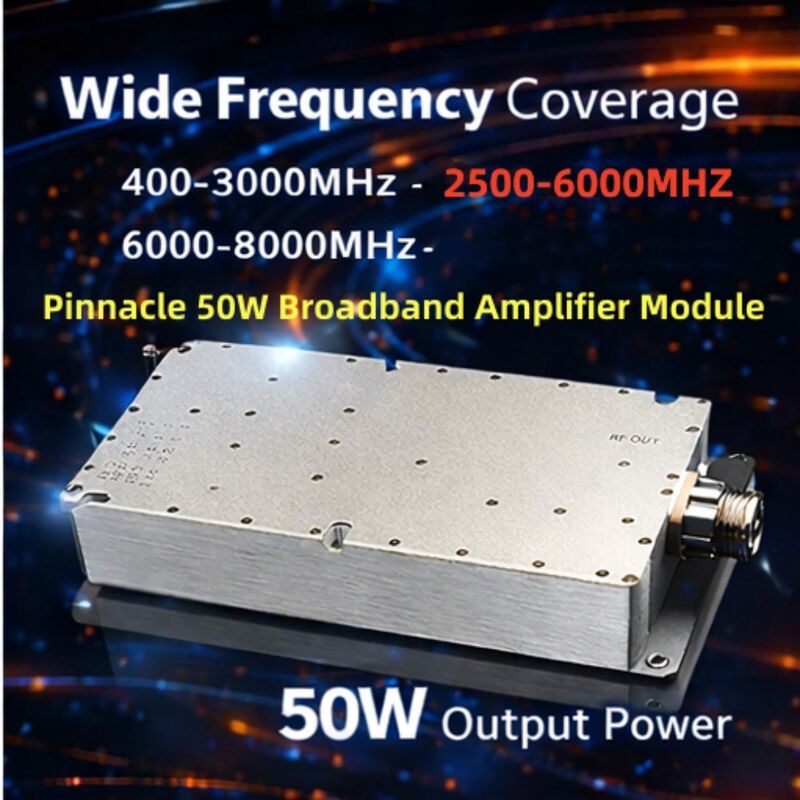

Модуль расширителя мощности радиочастотного диапазона 400-3000 МГц

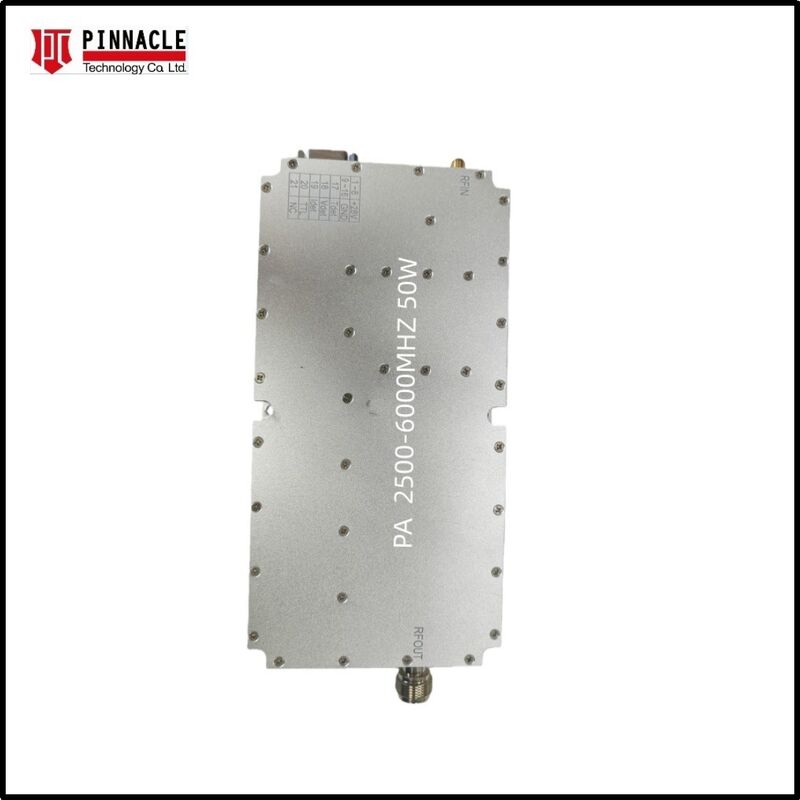

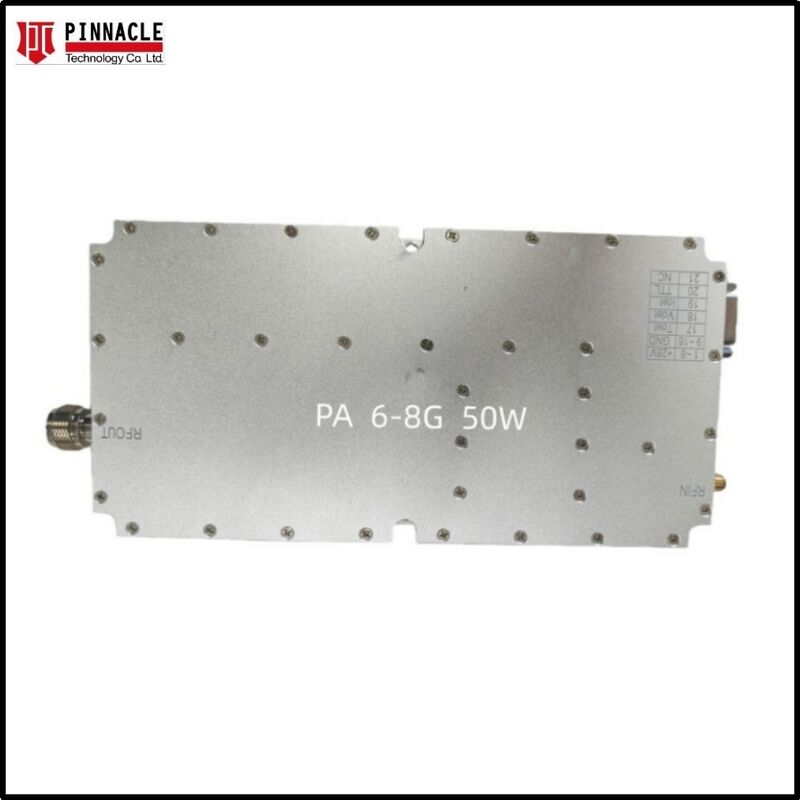

Этот 400-3000MHz RF Модуль 50W Усилителя мощности является безсигнальным источником мощности модуля усилителя, обеспечивающий выходной мощности 50W. Доступен в нескольких частотных диапазонах, включая 400-3000MHz, 2500-6000MHz,и конфигурации RF PA 6000-8000MHz.
Ключевые особенности
Услуги сверхширокополосных
Бесшовный охват от 400 МГц до 3000 МГц, исключая необходимость в нескольких узкодиапазонных усилителях.
Передовая технология GaN
Использует высокоэффективные галлиевые нитриды на карбиде кремния (GaN-on-SiC) устройства для превосходной плотности мощности и теплового управления.
Встроенная защита
Включает в себя встроенные схемы для защиты от перегрева и защиты VSWR (соотношение постоянных волн напряжения) для предотвращения повреждения от отражения сигнала.
Компактный и прочный дизайн
Расположен в высокоточной алюминиевой шасси, предназначенной для устойчивости к суровым промышленным и относительным условиям.
Варианты настройки
Диапазон частот и выходная мощность могут быть настроены в соответствии с конкретными требованиями.
Заявления
- Электронные контрмеры (ECM): идеально подходят для блокировки сигнала и систем вмешательства широкого спектра
- Испытания и измерения: надежный источник питания лабораторного класса для испытаний ЭМК и измерений антенны
- Системы связи: высокопроизводительный ускоритель для 5G, Wi-Fi 6 и спутниковых наземных станций
- Радарные системы: импульсные и CW (Continuous Wave) приложения для современного обнаружения радаров
Технические спецификации
| Параметр | Спецификация |
|---|---|
| Диапазон частот | 400-3000 МГц |
| Выходная мощность (P_sat) | ≥ 50 Вт |
| Прибыль | ≥ 50 дБ |
| Приобретение плоскости в полосе | ≤ 5,0 дБ |
| Рабочий ток | ≤ 5,5А |
| Коннектор | SMA-женщина |
| Интерфейс питания и управления | DB7W2 |
| ВСК питание и максимальное напряжение | +28V, +32V |
| Размер | 180 × 90 × 25 мм (без включения соединителей) |
| Чистая масса | 1 кг |
| Провод питания | Красный+Черный+Включающий провода |
| Рабочая температура | -40°C до +55°C |
