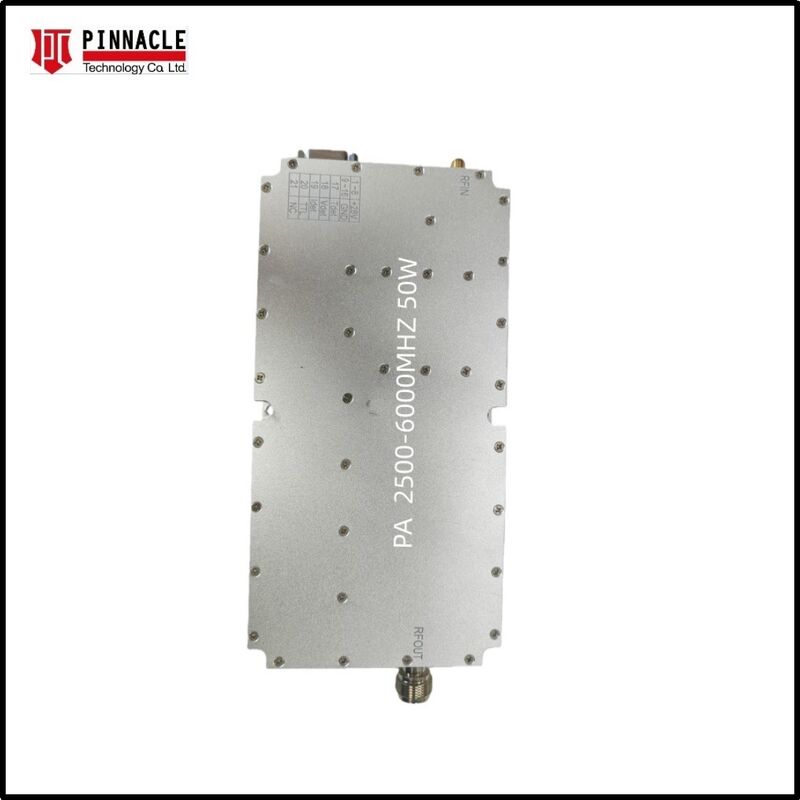

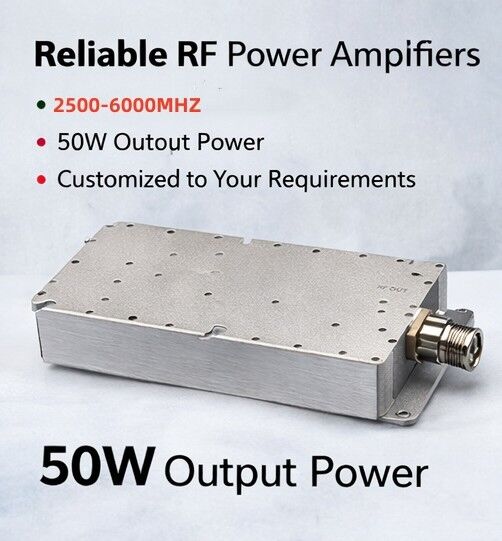

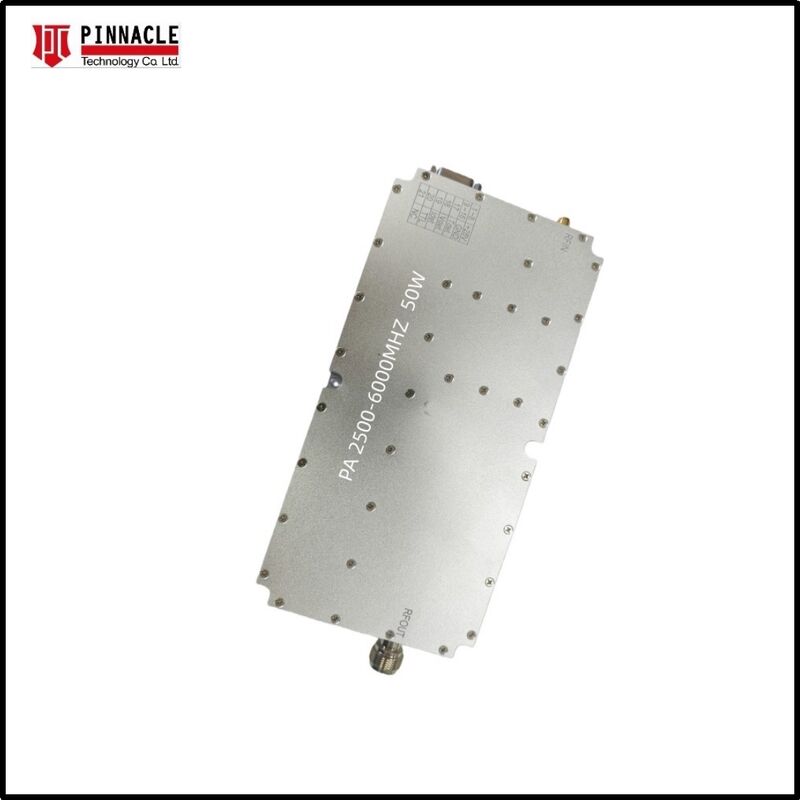

Ультраширокополосный ВЧ-модуль усилителя мощности 2500–6000 МГц, выходная мощность 50 Вт, подходит для систем 5G, WiFi 6, спутниковых и радиолокационных систем
Название бренда:
PTC
Номер модели:
PTC-A2560-50W
Место происхождения:
ШЭНЬЧЖЭНЬ КИТАЙ
Сертификация:
QS,CE
минимальный заказ:
1 шт.
Цена:
Neg
Возможность поставки:
50000/М
Срок поставки:
3-30 дней
Условия оплаты:
Западное соединение, T/T, L/C, D/A, D/P
Стандартная упаковка:
картонная упаковка
Подробная информация о продукции
Выделить:
Ультраширокополосный ВЧ-модуль усилителя мощности
,ВЧ-усилитель мощности 50 Вт для 5G
,ВЧ-усилитель для спутниковых систем WiFi 6
Описание продукта
Подробные спецификации и характеристики
Ультраширокополосный ВЧ-усилитель мощности 2500-6000 МГц, выходная мощность 50 Вт
Этот ВЧ-модуль 2500-6000 МГц представляет собой усилитель мощности 50 Вт, разработанный для систем 5G, WiFi 6, спутниковой связи и радаров. Модуль работает без внешнего источника сигнала.
Ключевые особенности
- Ультраширокополосная производительность: Бесшовное покрытие от 400 МГц до 3000 МГц, устраняющее необходимость в нескольких узкополосных усилителях
- Передовая технология GaN: Использует высокоэффективные устройства на основе нитрида галлия на карбиде кремния (GaN-on-SiC) для превосходной плотности мощности и теплоотвода
- Встроенная защита: Включает интегрированные схемы защиты от перегрева и КСВН (коэффициента стоячей волны по напряжению) для предотвращения повреждений от отражения сигнала
- Компактный и прочный: Корпус из прецизионно обработанного алюминиевого сплава, разработанный для работы в суровых промышленных и всех соответствующих условиях
- Настраиваемый: Диапазон частот и выходная мощность могут быть настроены по запросу
Применение
- Средства радиоэлектронного противодействия (РЭП): Идеально подходит для систем постановки помех и широкополосного интерференционного воздействия
- Тестирование и измерения: Надежный источник питания лабораторного класса для тестирования ЭМС и измерений антенн
- Системы связи: Высокомощный усилитель для наземных станций 5G, Wi-Fi 6 и спутниковой связи
- Радарные системы: Импульсные и непрерывные (CW) применения для современных радиолокационных систем обнаружения
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Диапазон частот | 2500-6000 МГц |
| Выходная мощность (P_sat) | ≥50 Вт |
| Коэффициент усиления | ≥50 дБ |
| Равномерность усиления в полосе | ≤5,0 дБ |
| Рабочий ток | ≤5,5 А |
| Разъем | SMA-Female |
| Интерфейс питания и управления | DB7W2 |
| Источник питания VCC и максимальное напряжение | +28 В, +32 В |
| Размеры | 180×90×25 мм (без учета разъемов) |
| Вес нетто | 1 кг |
| Провод питания | Красный+Черный+Провод включения |
| Рабочая температура | -40°C до +55°C |
Вы можете также полюбить
800 Вт 1200-1400 МГц высокомощный Усилитель радиочастот с установкой на стойке для промышленных применений
800W High Power 1200-1400MHz RF Power Amplifier Product Overview The 1200-1400MHz 800W High Power RF Power Amplifier is engineered for demanding RF transmission systems requiring exceptional output power, stability, and continuous-duty performance. Built with advanced LDMOS power devices and an ...
Модуль усилителя высокой мощности мощностью 50 Вт на частоте 810 ГГц
8–10 GHz 50W High Power Amplifier Module High-Efficiency RF Power Amplifier for X-Band Applications The 8-10 GHz 50W Power Amplifier Module is a high-performance X-band RF amplifier designed for demanding wireless communication, radar, electronic warfare, instrumentation, and defense applications. ...
Модуль расширителя мощности радиочастотного диапазона 50 Вт
400-3000MHz Broadband Wide Band 50W RF Power Amplifier Module This 400-3000MHz RF Module 50W Power Amplifier is a no signal source power amplifier module delivering 50W output power. Available in multiple frequency ranges including 400-3000MHz, 2500-6000MHz, and 6000-8000MHz RF PA configurations. ...

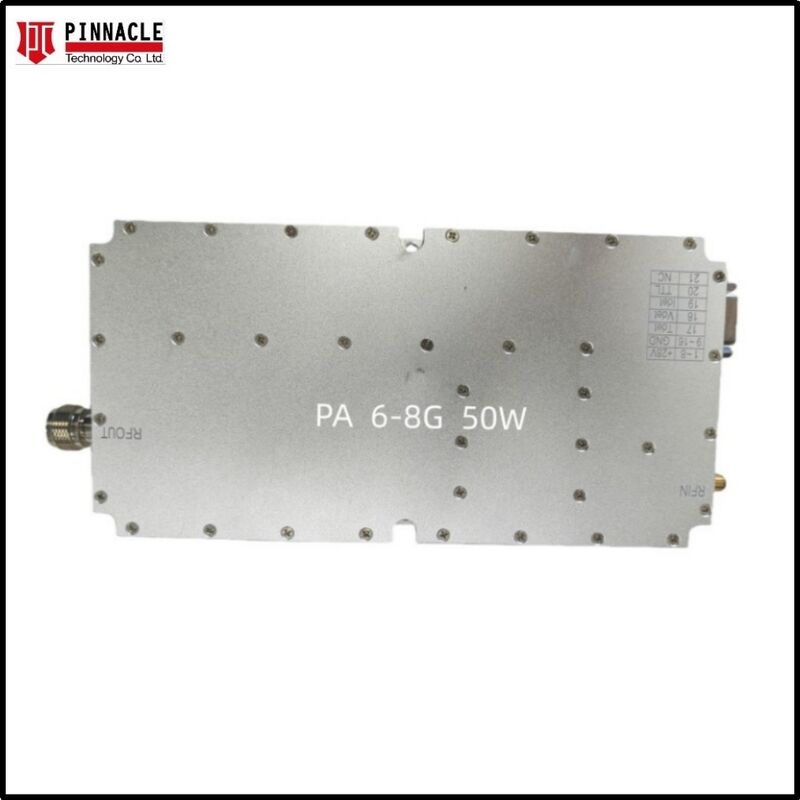

Модуль усилителя мощности RF мощностью 50 Вт, охватывающий диапазон от 6 до 8 ГГц для связи и измерения помех сигнала
