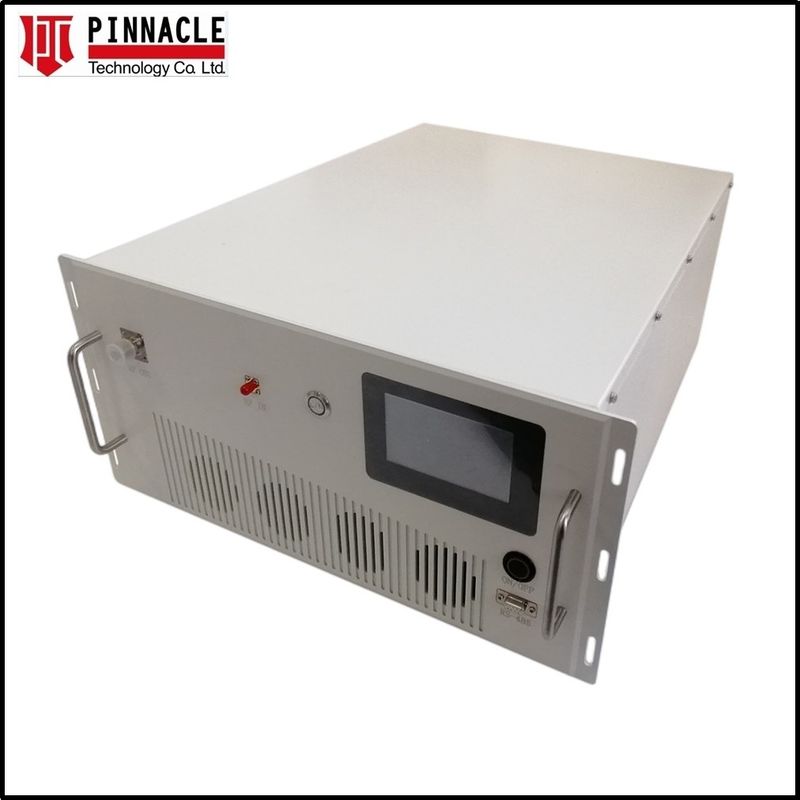

Параметр

Спецификация

Примечания

Диапазон операционной частоты

10,0 - 2,0 ГГц

Выходная мощность

120 Вт/мин

CW

Выход мощности @ P1dB

Тип 100 Вт

CW

Увеличение мощности

50 дБ минимум

Сила увеличивается

40,0 дБ p-p Макс

Постоянная входная мощность

Убытки от ввода / вывода

10 дБ минутно

Относительно 50 Омм

2-тонная интермодуляция (IMD)

-30 дБc

40 дБм/тон, Δ = 1 МГц

Гармоники

-20 дБc Тип

-15dBc @ 1GHz - при номинальной мощности

Ложное

-60 дБс максимум

Негармонические

Рабочее напряжение

28 VDC Nom

Текущее потребление

Максимальная мощность 28 ампер

В номинальном Pout

Максимальная защита входной мощности

+8 дБм

< 10 сек без повреждения

Защита от нагрузки VSWR

5: 1

< 1 минута при номинальной мощности

Включить / выключить скорость

5 мксек Макс.

Параметр

Спецификация

Примечания

Температура рабочего ящика

-20 до +65 °C

Температура хранения

-40 до +85 °C

Относительная влажность

от 5 до 95%

Неконденсирующие

Параметр

Спецификация

Примечания

Размеры

300 x 400 x 60 мм

За исключением соединителей

Вес

8.1 кг.

РЧ-коннекторы вход/выход

SMA / тип N - женщина

Дисплейное питание / интерфейсный разъем

Гибридный 9-пиновый D-Sub

9W4

Охлаждение

Внешний теплоотсос

Необходим воздух

Пин

Функция

Описание

1

FWD

ОПЦИЯ 101 - Определение силы переднего хода

2

ВВВ

ОПЦИЯ 103 - Уменьшитель переменного напряжения

3

Датчик тока

Я..._D@20mV/100mA Тип

4

Датчик времени

V_T@10mV/°C + 500 мВ Тип

5

Выключается

TTL

А1, А2

VDD

28VDC

А3, А4

ГНД

Земля
