Модуль усилителя мощности RF на стойке 5.6G-6G ISO9000 сертифицирован
Название бренда:
PTC
Номер модели:
HPA200W
Место происхождения:
Шэньчжэнь, Китай
Сертификация:
ISO 9000
минимальный заказ:
1 комплект
Цена:
Contact Us
Возможность поставки:
500000
Срок поставки:
10-20 дней
Условия оплаты:
T/T, Western Union
Стандартная упаковка:
Картон
Подробная информация о продукции
Выделить:
Модуль усилителя мощности RF
,Модуль усилителя мощности ISO9000 rf
,Модуль усилителя RF на стойке
Model NO.:
PTC-HPA200W
Frequencies:
5.6-6 ГГц
Output Power:
200 Вт
Dimension:
620 x 480 x 53 мм
Class:
AB линейный
Rack Size:
19'Стандартная стойка и 6U высота
Описание продукта
Подробные спецификации и характеристики
19 "Стандартное стойкое устройство 5.6g-6g Модуль усилителя мощности высокой мощности 200 Вт
PTC-HPA200W - это усилитель высокой мощности твердого состояния, мы настроили все усилители по запросу каждого клиента, эта модель с ультраширокой полосой пропускания и высокой мощностью выхода для выбора.Эта модель разработана с19' Стандартная стойка и 6U высота.
Электрические характеристики:50, 25°C
| Параметр | Спецификация | Примечания | |||||
| Диапазон операционной частоты | 5700-5800 МГц | ||||||
| Выход мощности @ насыщение | 300 Тип ватт | CW | |||||
| Выход мощности @ P1dB | 200 Вт/мин | ||||||
| Увеличение мощности | 54 дБ в минуту | Pin=0dBm при нормальной работе | |||||
| Сила увеличивается | 1.5-2dB p-p Макс | Постоянная входная мощность | |||||
| Характеристики пульса | Ширина | Обязанность | РРФ | ||||
| 100 нС | |||||||
| Убытки от ввода | -10 дБ максимум | Относительно 50 Омм | |||||
| 2-тонная интермодуляция (IMD) | -30 дБc | 44 дБм/тон, = 1 МГц | |||||
| Число шума | < 20 дБ | ||||||
| Гармоники | <-25dBc Тип | При номинальной выходной мощности | |||||
| Ложное | -60 дБс максимум | Негармонические | |||||
| Рабочее напряжение | 100V-Кондиционер | ||||||
| Потребление энергии | Максимальная мощность 1500 Вт | В номинальном Pout | |||||
| Защита входной мощности | +20dBm Макс | < 10 сек без повреждения | |||||
| Защита от нагрузки VSWR | 5: 1 Макс | < 1 минута при номинальной мощности | |||||
ЭКОЛОГИЧЕСКИЕ характеристики |
|||||||
| Параметр | Спецификация | Примечания | |||||
| Операционная температура окружающей среды | - 20до +55°C | ||||||
| Температура хранения | -40 до +85 °C | ||||||
| Относительная влажность | от 5 до 95% | Неконденсирующие | |||||
Механические спецификации |
|||||||
| Параметр | Спецификация | Примечания | |||||
| Размеры W x H x D | 620×480×530 мм | 5U - без ручек | |||||
| Вес | 25 кг | ||||||

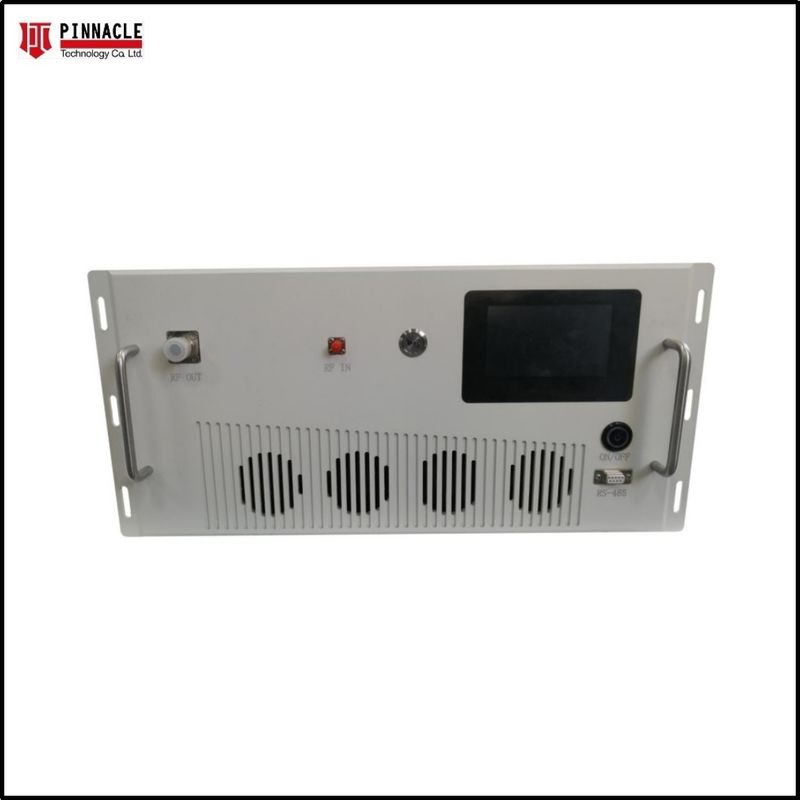

| РЧ-коннекторы в / из | Тип N Женщина | Передняя или задняя панель | |||||
| Электричество переменного тока / интерфейс | IEC 60320-C14 / 9-Pin D-Sub | Или эквивалент | |||||

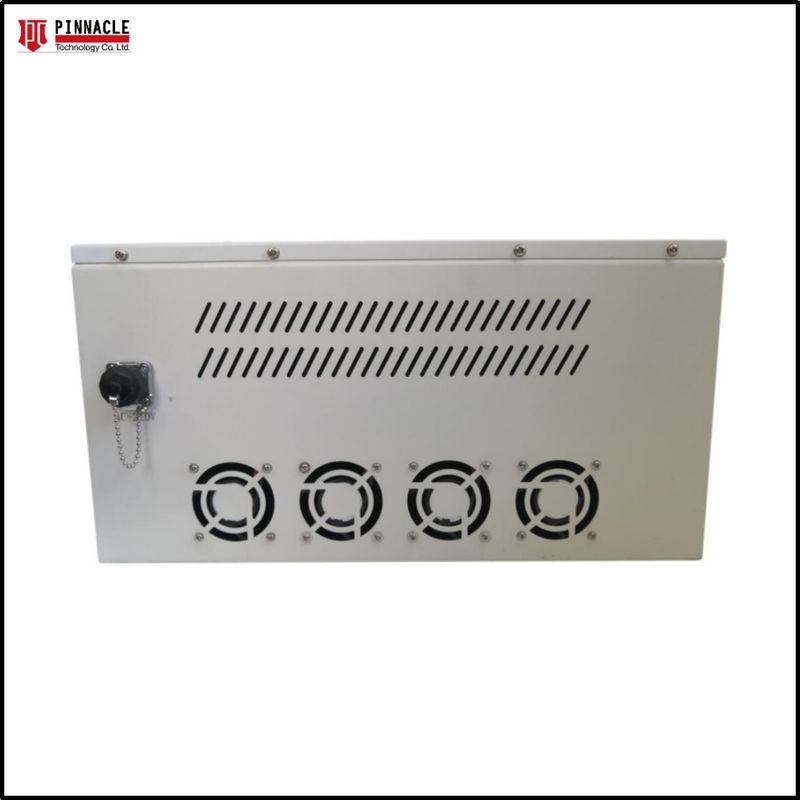

| Охлаждение | Встроенное охлаждение вентилятора | Переменная скорость | |||||
| ОбязательноЦифровой монитор и управление: | Ethernet RJ-45 TCP/IP, RS422/485, USB | Необязательно | |||||
| FWD, REV, VSWR, GAIN, ALC, V & I, TEMP | Опциональный интерфейс GPIB | Удаленное приложение Bluetooth | |||||
Линейная конструкция GaN класса A/AB
Система, установленная на стойке
Мгновенная широкая полоса пропускания
Подходит для широкополосных приложений EMI/RFI, Lab, Comm и EW
Подходит для импульса и всех стандартов модуляции одного канала
Встроенные защитные схемы
Высокая надежность и надежность для мобильных приложений
Система управления поддерживает Ethernet Программное управление дистанционно
Сенсорный экран
1. PA:выводная мощность RF;
2- Внимание.Установка и отображение текущего значения затухания
(0-30d)В.диапазон);
3ВСВ:Показать текущую выходной стоячей волны
параметрымодуль;
4ВСВР:Статус стоячей волны;
5. Tmp:Статус температуры системы;
6. OP: RF состояние выходной мощности;
7. RF выходной переключатель управления:Нажмите на переключатель, чтобы включить переключатель, и переключатель изменился в синий цвет, изменился в белый цвет после повторного нажатия, чтобы выключить переключатель;
8. Temp: показывает текущую температуру системы;
2- Внимание.Установка и отображение текущего значения затухания
(0-30d)В.диапазон);
3ВСВ:Показать текущую выходной стоячей волны
параметрымодуль;
4ВСВР:Статус стоячей волны;
5. Tmp:Статус температуры системы;
6. OP: RF состояние выходной мощности;
7. RF выходной переключатель управления:Нажмите на переключатель, чтобы включить переключатель, и переключатель изменился в синий цвет, изменился в белый цвет после повторного нажатия, чтобы выключить переключатель;
8. Temp: показывает текущую температуру системы;
Интерфейс ввода значения ATT
Нажмите [ATT] для отображения вышеуказанного интерфейса, затем введите значение ATT от 0 до 30 и нажмите [подтвердить].
