Описание продукта
PTC-XD-PROСистемаспециально разработанный для установки на открытом воздухе,Интегрирует обнаружение БПЛАиопределение направления- Детектор.может одновременно выполнять определение направления и позиционирование нескольких целей, позволяя точно локализовать и отслеживать траекторию целевых БПЛА иПилотыИспользуя радиопорушения иСостояние техникиБлокирование технологии, это эффективноотрезатьБПЛА'С помощью видеопередачи, дистанционного управления и навигационных ссылок БПЛА немедленно возвращается или приземляется.Эта система может помочь работатьсУстройство блокировки БПЛА,Так что...этоможет блокировать все дроныв воздушном пространстве на низкой высоте, повышая возможности тщательного мониторинга контролируемых зон.
Это устройство подходит для безопасности на низкой высоте в таких сценариях, как поддержка крупных мероприятий, патрулирование общественной безопасности, оборона границ, сопровождающая защита политических деятелей,зоны военного управленияОн может работать в автономном режиме на одной машине, гибко и быстро развертываться и гибко реагировать, отвечая на потребности различных сценариев.
Детекторные параметры
|
Число
|
Индекс
|
Параметр
|
Примечания
|
|
1
|
Выявление и идентификация типов беспилотных летательных аппаратов
|
Беспилотные летательные аппараты серии DJI,ФПВ,Аутель,Xiaomi,Юнейк,Хабсан, Powervision, Tello дроны и т.д.
|
|
|
2
|
Полоса частот обнаружения
|
100 МГцz~ 6GHz
|
|
|
3
|
Расстояние обнаружения
|
2~ 5 км
|
В зависимости от среды
|
|
4
|
Высота обнаружения
|
0 м - 1000 м
|
|
|
5
|
Количество целей, которые можно обнаружить одновременно
|
≥20полеты
|
|
|
6
|
Уровень успеха обнаружения
|
≥97%
|
|
|
7
|
Определить время отклика
|
≤3s
|
|
|
8
|
Направление Найти частоты
|
400-6000 мГц
|
|
|
9
|
Диапазон определения направления
|
1 ~ 5 км ((2 ГГц-6 ГГц)
200 м~1 км (400 МГц~2 ГГц)
|
Влияние частотыи,модель и среда
|
|
10
|
Направление Найти номер цели
|
> 3 беспилотника
|
Влияние частотыи,Модель и среда
|
|
11
|
Поиск направленияУрация
|
3°~ 10°
|
Влияние частотыи,модель и среда
|
|
12
|
Скорость обновления DF
|
10 ~ 30 раз/минуту
|
Влияние частотыи,модель и среда
|
|
13
|
Точность позиционирования
|
≤10m
|
|
|
14
|
Количество путей позиционирования
|
>5 вылетов
|
А пока
|
|
15
|
Модель позиционирования с помощью одного детектора
|
DJI Mavic,воздух,мини,FPV,Авата. и т.д.
|
|
|
16
|
Диапазон сканирования
|
100 МГц ~ 6 ГГц
|
|
|
17
|
Уровень успеха обнаружения
|
≥97%
|
|
|
18
|
Определить время отклика
|
≤3s
|
|
|
19
|
Уровень водонепроницаемости
|
IP65
|
|
|
20
|
Размерn
|
Φ*H(690 мм*575мм)±2 мм
|
|
|
21
|
Вес
|
≤20в кгс
|
|
|
22
|
Силовое питание
|
AC-110-240В, DC-12V
|
|
|
23
|
Потребление энергии
|
50 Вт
|
|
|
24
|
Операционная температура
|
-40 ~ 65°C
|
|
|
25
|
Режим обнаружения
|
Пассивное 360-градусное обнаружение
|
|
|
26
|
Поддержка программного управления,язык программного обеспечения: английский/россия/ Испанский для опциона
|
Преимущества продукта
ВыявлениеФункция
1)Обнаружение дронов:Он может обнаружить и идентифицировать марку, модель, частоту и другую информацию о вторгающихся дронах.2)Позиционирование дроновПродукция:Он может найти информацию о местоположении DJI серии беспилотных летательных аппаратов, и отобразить в режиме реального времени беспилотных летательных аппаратов
положение (длина и широта), информация об азимуте, информация о расстоянии (расстояние от дрона до места
оборудование), скорость, высота и т.д..
3)Пiot Позиционирование[2]:Он может найти информацию о местоположенииПилотныйВ соответствии сDJIбеспилотный летательный аппарат и дисплей
положение в режиме реального времени (протяженность и широта), информацию об азимуте и информацию о расстоянии летящей руки
(удалённое управление) относительно положения оборудования.
(Примечания: работа наНекоторые модели, такие как DJI, Air, Mini, FPV и Avata)
4) Поиск направления БПЛА:Один детектор поддержкаопределение направления для целевых БПЛА; отображение азимута в режиме реального времени на электронном устройстве;
Карты; поддерживает одновременное определение направления для ≥3 целей.
5)Функция RID:Устройство способно принимать и декодировать информацию RID, получать такую информацию, как
местонахождение дрона, местонахождение пилота и номер SN дрона через RID декодирование.
Примечания:Действует только для беспилотных летательных аппаратов, которые имеют возможности передачи RID и включены для использования.
6) СпектрSконсервирование:Сканирование спектра 100MHz~6GHz, поддержка диаграммы спектра иДисплей графиков водопада.
7) Признание уникального идентификационного кода[3]:Он может идентифицировать уникальный серийный номер диджея.Я...дрон серии и
подтвердить уникальную идентификационную информацию дрона.8)Интегрированное обнаружение и удар:Устройство может
автоматически противодействовать дрона после обнаружения и идентификации его.
8)Отслеживание многоцелевой траектории[4]:Способен осуществлять многоцелевое позиционирование беспилотных летательных аппаратов иотслеживание, в то время как
отображение нескольких траекторий полета дронов.9)Стандартный интерфейс API: Интеграция данных с конкретными системами управления.10) библиотека моделей WIFI:После добавления, система обычно может обнаружить дрон с помощью сигнала Wi-Fi.11) Электронная карта:Электронное переключение карт, включая A-map, Baidu и Google (не в режиме онлайн) и т.д.12) Интегрированный дизайн:Оборудование имеет интегрированную конструкцию, более легкую для установки.
СистемаОсобенности
- ДлинныйDИрекцияFвводDПримечание: В открытой среде направление нахождения расстоянияможет доЧетыре километра.
- ШирокийDИрекцияFвводFпросьбаВ.и:Устройство поддерживает поиск направления БПЛА в диапазоне частот 400 МГц ~ 6 ГГц.
- Пассивное обнаружение:Оборудование не излучает электромагнитных сигналов, не загрязняет окружающую среду электромагнитным загрязнением и является экологически чистым;
- Третий режим готовности:Оборудование работает непрерывно днем и ночью в течение 7*24 часов, 24 часа в сутки (подходит для сложной электромагнитной среды и суровых погодных условий),и обеспечивает всеобъемлющую (360° обнаружение вторжения дронов) безопасность в центральной области;
- Черно-белый список[5]:Она может различать кооперативные и некооперативные предприятия.-Устройство не будет давать сигнализацию при обнаружении совместных дронов.. Примечания:В основном работают на обычных моделей DJI.
- Сигнализация вторжения:Когда обнаруживается вторжение дронов, звуковая или визуальная тревога будет активирована..
- Просмотр траектории:Поддержка воспроизведения траектории полета дронов, помощь сотрудникам службы безопасности в анализе исторических данных полетов дронов.
- Запись обнаружения:Список записей обнаружения может сохранять исторические записи обнаружения, включая многомерную информацию, такую как серийный номер беспилотника, модель, частота и т. д..
- Анализ визуализации данных и информации:Поддержка обнаружения БПЛА и статистического анализа данных полетов, которые могут быть представлены методами визуализации, такими как тепловая диаграмма и линейная диаграмма;
- Электронная карта:Поддерживает электронное переключение карт, включая Gao de, Bing, Baidu,Гугл отключен.
Система блокировки беспилотных летательных аппаратов
| Выходной канал |
РаботаЧастота |
ОУтположить Повер |
Внутри.-группаПлоскость |
| CH1 |
900-930 МГц |
100 Вт |
±0,5 дБ |
| CH2 |
1160-1300 МГц |
100 Вт |
±0,5 дБ |
| CH3 |
1550-1610 МГц |
100 Вт |
±0,5 дБ |
| CH4 |
2400 - 2480 МГц |
100 Вт |
±0,5 дБ |
| CH5 |
5150-5250 МГц |
100 Вт |
±0,5 дБ |
| CH6 |
5725-5850 МГц |
100 Вт |
±0,5 дБ |
| cH7 |
400-450 МГц |
100 Вт |
±0,5 дБ |
| CH8 |
1400-1440 МГц |
100 Вт |
±0,5 дБ |
| ВработаютчастотаКси быть на заказ в соответствии с Ваш просьба. |
| Рабочие каналы |
8CH |
| Выходная мощность |
800 Вт |
| Рабочий ток |
AC220V или AC110V или DC48V или DC24V |
| Водонепроницаемость |
IP65 |
| Операционная температура |
-30 до +55 oC |
| ЗажимательРазмер |
500*450*235 мм |
| ЧистыйВес |
О35килограмм |
| Установка |
Стены установка как стандартная, pОле подъемВ качестве опциона |
| Защита |
VSWR защиту, АП отключится, когдаVSWR превышает 5:1 |
| TEMP защита, автоматическое отключение при температуре выше 75 oC, Уилл Возобновить работу, когда температура уменьшить до 55 oC. |
| РаботаЧасы |
24/7/365дни |
| FРаме |
жилье металл и вандАль-доказательство |
| Силовое питание |
AC-110V/220V |

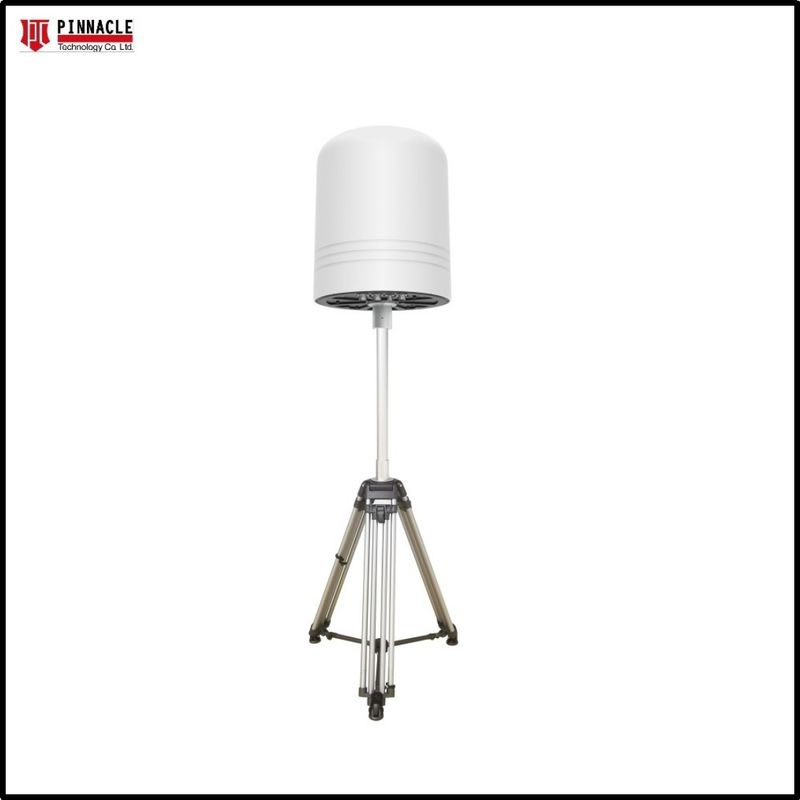

Подробные фотографии
Инструкция по установке

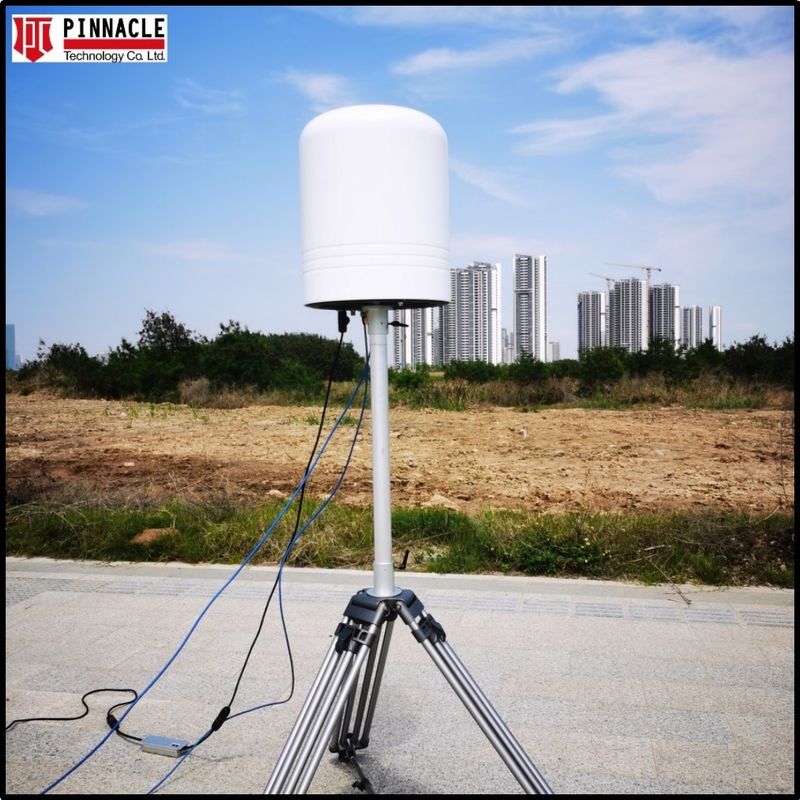

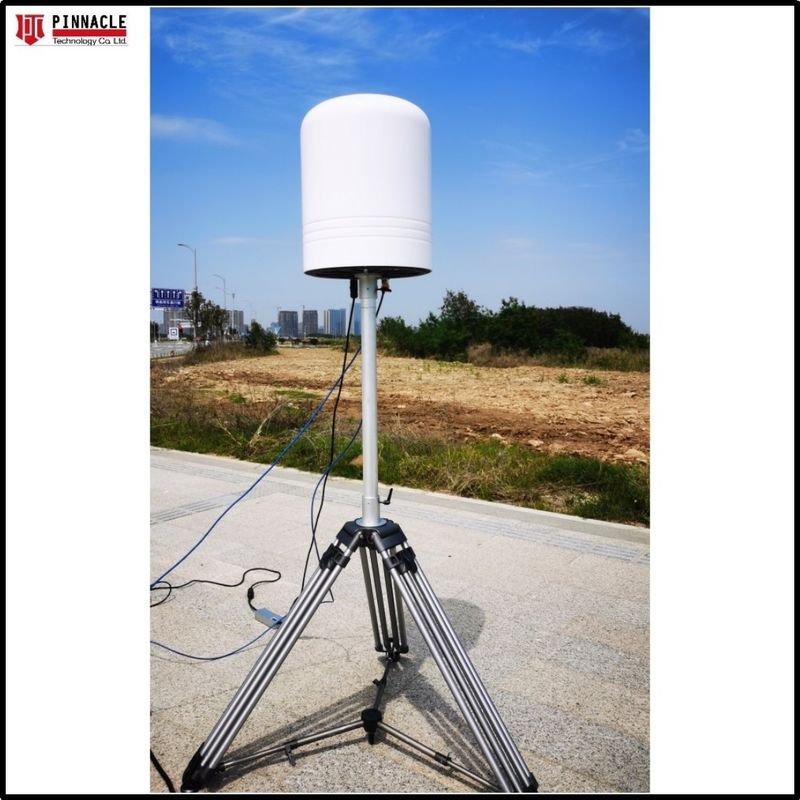

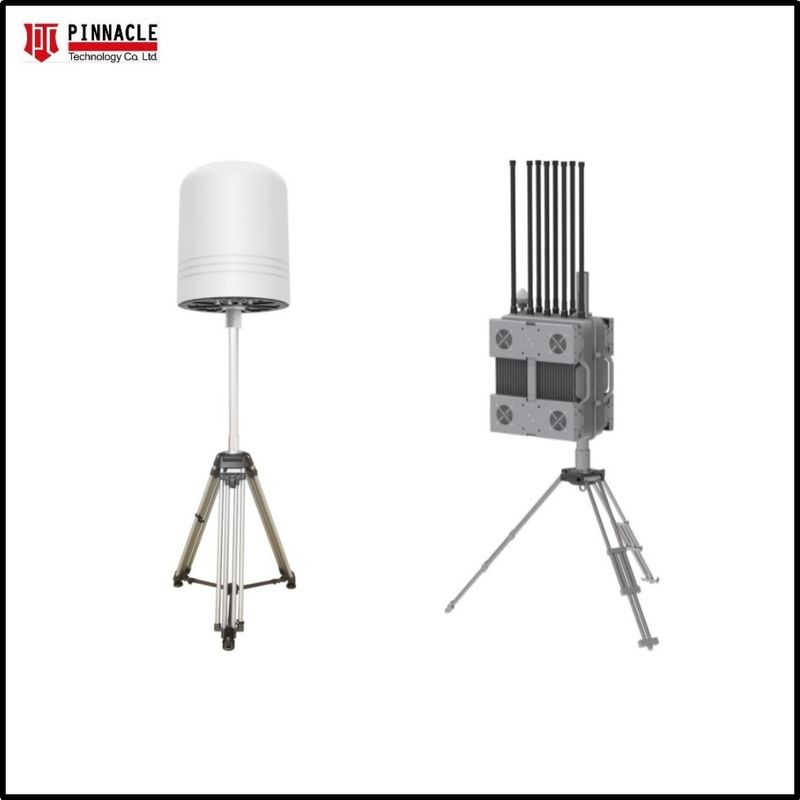

Может быть установлен в мобильный штатив или транспортное средство
Применение продукта
Любые чувствительные места, где беспилотные летательные аппараты не могут использоваться, такие как правительство, нефтяные месторождения, внутренняя безопасность, большие места сбора, борьба с терроризмом, безопасность армии, безопасность аэропорта,Нефтехимическая промышленность, Спортивные площадки, защита VIP-конвоев, школы и университеты
И так далее.
