Место происхождения:
Шэньчжэнь, Китай
Фирменное наименование:
PTC
Сертификация:
ISO 9000
Номер модели:
DRV3KM
Подробная информация о продукте: |
|
Система обнаружения и срыва беспилотных летательных аппаратов на низкой высоте предназначена для мониторинга нежелательных злонамеренных действий беспилотных летательных аппаратов.

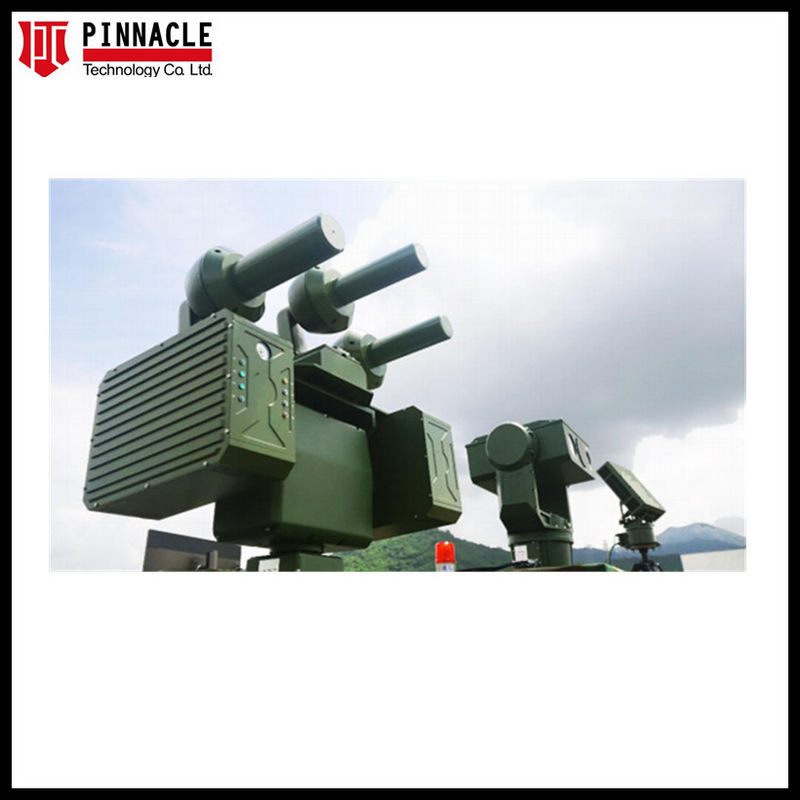

Система представляет собой передовую модульную систему, состоящую из радиолокационного радара, камеры видеонаблюдения, радионаблюдения и модуля радиочастотного сбоя.Многочисленные устройства могут быть соединены в сеть вместе для более тесного и большего охвата безопасности.
Система контролирует БПЛА/дроны с помощью мультисенсорного информационного слияния и совместной работы.и выполняет блокировку и вынужденную посадку на БПЛА / беспилотные летательные аппараты, входящие в оборонную зону для обеспечения безопасности.
|

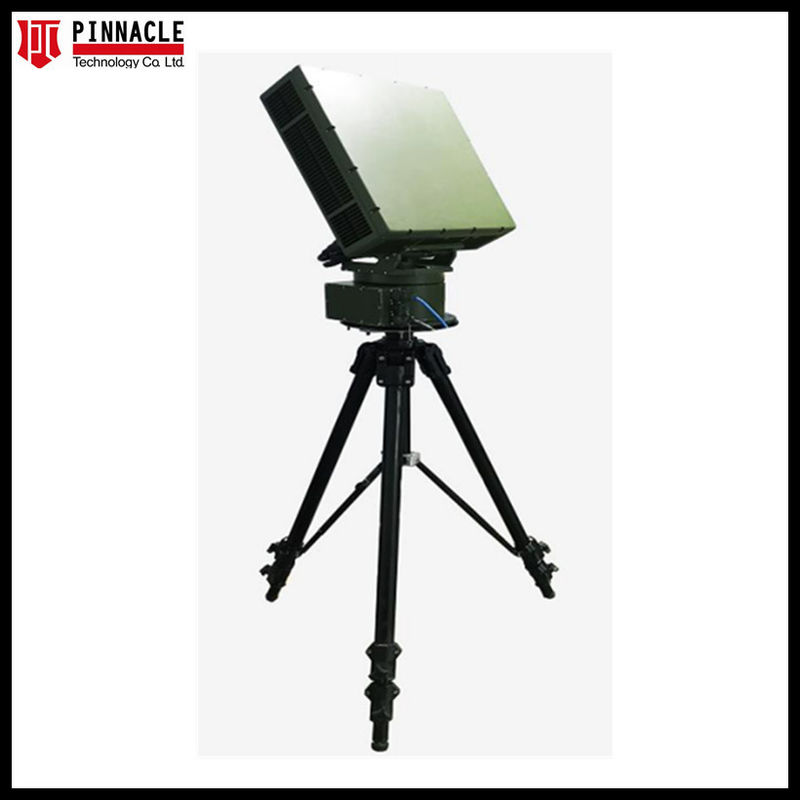

Технические параметры радаров:
| Положение | Индекс |
| Система | 3-D активный фазовый массив |
| Группа | Ку-диапазон |
| Сила | ≤ 120 Вт |
| Диапазон обнаружения | Максимальная дальность действия: 3 км (RCS = 0,01m2) |
| Минимальная дальность: 200 м | |
| Разрешение диапазона | ≤ 10 м |
| Разрешение азимута | 30,6° |
| Точность азимута | 00,5° |
| Разрешение высоты | 3° |
| Точность подъема | 1° |
| Покрытие по направлению | Горизонтальный: 360°, (≤7s) |
| Вертикаль: 42° | |
| Диапазон сканирования | 360° механическое сканирование |
| Вес | ≤ 35 кг |
| Размер | 600 мм (H) x 420 мм (W) x 330 мм (L) |
| Электрическое питание | постоянный ток 24 В, 10 А |
| Потребление энергии | ≤ 120 Вт |
| ИП | 65 |

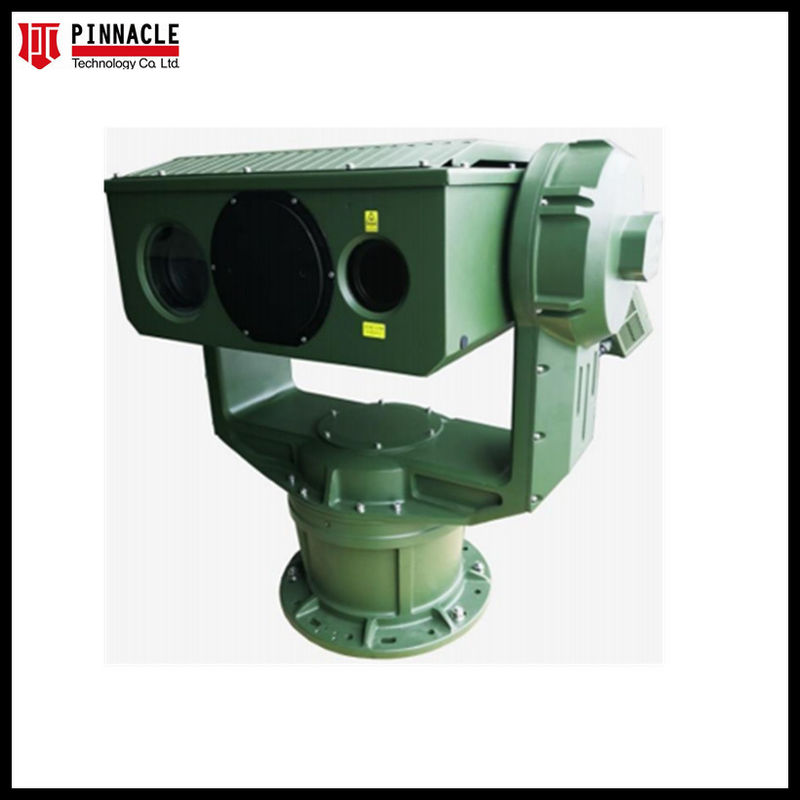

| Устройство | Положение | Индекс |
| Камера EO | Резолюция | 1080p |
| Пиксели | 2 миллиона | |
| Освещение | ≥ 0,0021ux | |
| Фокусное расстояние | 220,5-755 мм,34x оптический | |
| Угол обзора | Горизонтальное поле зрения: 0,54°~18,12° (широкоугольное) | |
| Вертикальное поле зрения: 0,41°~13,48° (широкоугольное) | ||
| Диапазон просмотра | Диапазон действия: 360° бесконечно | |
| Диапазон наклона: -45°~+90° | ||
| Скорость вращения | Скорость прокрутки ≤ 80°/с,Скорость наклона ≤ 60°/с | |
| Тепловые | Датчик | Датчик огневой плоскости без охлаждения |
| Пиксели | 384*288 | |
| Инфракрасные волны | 8~14um | |
| Фокусное расстояние | 31 ~ 155 мм | |
| Угол обзора | Горизонтальное поле зрения: 4,02°~19,9° (широкоугольное) | |
| Вертикальное поле зрения: 3,21°~15,9° (ширококачественное) | ||
| Лазерное ночное зрение | Лазерный источник света | Инфракрасный лазер |
| Длина волны | 810 нм | |
| Сила | 15 Вт | |
| Система | Диапазон идентификации и отслеживания БПЛА | Чистое небо:≤2,4 км |
| Ночное зрение:≤1,2 км,Тепловая: ≤ 700 м | ||
| Время идентификации | <3S | |
| ИП | 66 |

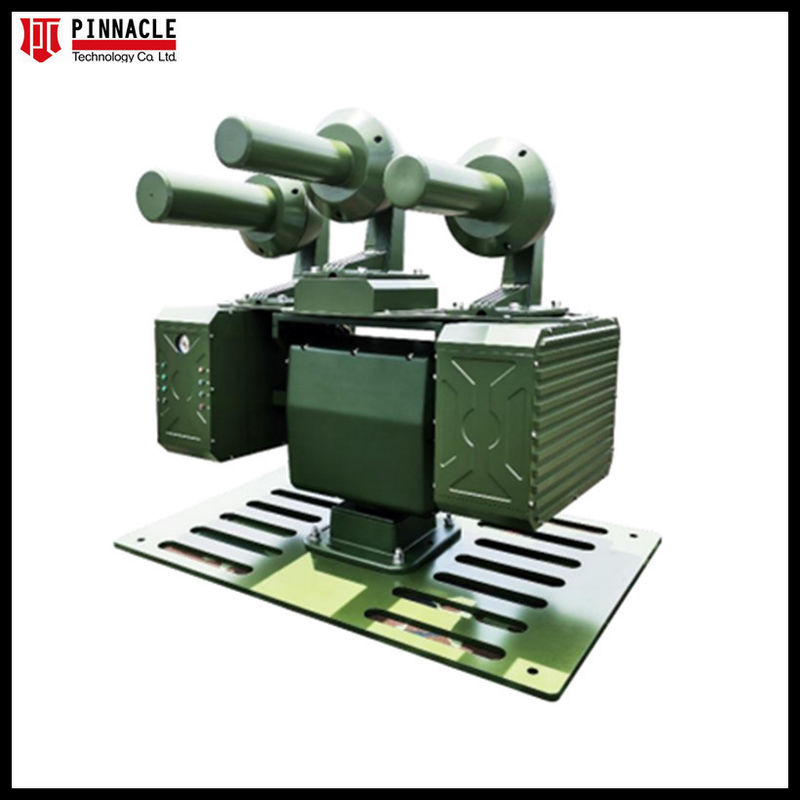

Модуль радиочастотного сбоясПараметры:
| Канал No. | Частота | RFВыходная мощность+/-3dBm |
| 1 | 20-600 МГц | 50 Вт |
| 2 | 600-1400 МГц | 50 Вт |
| 3 | 1400-2200 МГц | 50 Вт |
| 4 | 2200-3000 МГц | 50 Вт |
| 5 | 3000-3800 МГц | 50 Вт |
| 6 | 3800-4600 МГц | 50 Вт |
| 7 | 4600-5400 МГц | 50 Вт |
| 8 | 5400-6200 МГц | 50 Вт |
| Общий объем рабочих каналов | 8 каналов | |
| Каждая полоса питания | 50 Вт | |
| Общая мощность | 400 Вт | |
| Сила регулируемая | Каждый диапазон мощности может регулироваться программным обеспечением | |
| Диапазон сбоев |
500-2000 м, диапазон помех зависит от местной среды факторы и расстояние между дроном, дистанционным управлением и помехами |
|
| Антенна | Встроенные антенны Omni с высокой отдачей | |
| Цель задержка | Частоты дронов и частоты дистанционного управления от 20-6000 | |
