Система ПТК-XD-PRO против дронов
Антидроновая система PTC-XD-PRO специально разработана для постоянной установки на открытом воздухе, интегрируя передовые возможности обнаружения и блокировки БПЛА.Это комплексное решение одновременно выполняет многоцелевое определение направления и позиционирование, что позволяет точно локализовать и отслеживать траекторию как целевых БПЛА, так и их пилотов.
Используя сложные радиопомехи и современную технологию блокировки, система эффективно блокирует передачу видео беспилотных летательных аппаратов, дистанционное управление и навигационные связи,принуждение несанкционированных беспилотных летательных аппаратов к немедленному возвращению на место происхождения или на сушуПри интеграции с дополнительным оборудованием для блокировки он обеспечивает полную защиту воздушного пространства на низкой высоте с расширенными возможностями мониторинга безопасных зон.
Заявления
Идеально подходит для обеспечения безопасности на малой высоте в различных сценариях, включая защиту от крупномасштабных событий, патрулирование общественной безопасности, оборону границ, VIP-защиту, военные зоны,энергетические и нефтехимические объектыСистема работает в автономном режиме, предлагает гибкие варианты развертывания и обеспечивает возможности быстрого реагирования для удовлетворения различных операционных требований.
Спецификации системы обнаружения
Пассивный модуль обнаружения
| Параметр | Спецификация |
|---|
| Модель | PTC-UAV-D2C |
| Диапазон частот | 100 МГц - 6 ГГц |
| Диапазон обнаружения | 1-5 км |
| Чувствительность обнаружения | ≥ -95 дБм (25 кГц) |
| Как найти правильное руководство | Движение ≤ 10°, навигация ≤ 3° |
| Дирекция Директивность | 360° Всенаправленный |
| Поддерживаемая модуляция | FM, 2FSK, 4FSK, GFSK, MSK, BPSK, QPSK, 16QAM, 64QAM, OFDM, DSSS, FHSS |
| Одновременное обнаружение | ≥ 10 беспилотных летательных аппаратов |
| Основные частоты | 433 МГц (Custom), 910 МГц, 1.2 ГГц (Custom), 1.4 ГГц, 2.4 ГГц, 5.2 ГГц, 5.8 ГГц |
| Высота обнаружения | 0-1000 м |
| Точность направления | ≤1,0° (RMS) |
| Потребление энергии | 15 Вт |
| Точность позиционирования | Беспилотные летательные аппараты ≤ 10 м, пилоты ≤ 10 м |
| Время обнаружения | ≤ 3 с |
| Время освежения | ≤ 3 с |
| Уровень успеха обнаружения | ≥97% |
| Рабочая температура | -40°C до +70°C |
| Силовое питание | 110-240В переменной |
| Размеры | Φ600 мм * H420 мм (±2 мм) |
| Вес | 30 кг |
Совместимые модели дронов
DJI, Autel, Parrot, 3DR, Skydio, Fimi, Yuneec, Swellpro, Aee, Futaba, Hubson, Zhendi, беспилотные летательные аппараты Wi-Fi и беспилотные летательные аппараты DIY (аналоговая передача изображений)
Способность обнаружения
- Поиск и идентификация дронов:Выявляет и идентифицирует марку, модель, частоту и технические характеристики вторгающихся дронов
- Позиционирование дронов:Поиск дрона серии DJI с данными о положении в режиме реального времени, включая долготу, широту, азимут, расстояние, скорость и высоту
- Позиционирование пилотаОтслеживает местоположение пилотов для беспилотных летательных аппаратов DJI (модели Air, Mini, FPV, Avata) с помощью данных о положении в реальном времени
- Установка направления БПЛА:Поддерживает одновременное определение направления для ≥3 целей с отображением азимута в режиме реального времени на электронных картах
- Функция RID:Принимает и декодирует информацию о удаленном идентификаторе для беспилотных летательных аппаратов с возможностью передачи RID
- Сканирование спектра:100MHz-6GHz анализ спектра с графиком спектра и дисплеем водопада
- Уникальная идентификация:Распознает уникальные серийные номера дронов серии DJI
- Интегрированные контрмеры:Автоматически запускает блокировку после идентификации дронов
- Отслеживание целей:Одновременное позиционирование и отслеживание нескольких дронов с отображением траектории полета
- Интеграция API:Стандартный интерфейс для интеграции данных с системами управления
- Модель библиотеки Wi-Fi:Улучшенное обнаружение беспилотных летательных аппаратов с сигналом WiFi
- Электронные карты:Поддерживает AMap, Baidu и Google (не в режиме онлайн) картографирование
- Интегрированный дизайн:Упрощенная установка с единой архитектурой системы
Особенности системы
- Расширенный диапазон:Поиск направления на расстоянии до 4 км в открытой среде
- Широкочастотный охват:Умение определения направления беспилотных летательных аппаратов на частоте 400 MHz-6 GHz
- Пассивная операция:Никаких электромагнитных выбросов при экологически чистой работе
- 24/7 готовность:Непрерывная работа в сложных электромагнитных и суровых погодных условиях
- Покрытие 360°:Комплексное обнаружение по всему охраняемому воздушному пространству
- Черно-белый список:Различие между кооперативными и некооперативными беспилотными летательными аппаратами (модели DJI)
- Уведомления о вторжении:Звуковые и визуальные сигналы тревоги при обнаружении дронов
- Просмотр траектории:Анализ исторических данных полетов для оценки безопасности
- Записи обнаружения:Комплексное запись серийных номеров дронов, моделей, частот и многомерных данных
- Визуализация данных:Статистический анализ с помощью тепловых карт и линейных диаграмм
- Поддержка множественных карт:Электронное переключение карт, включая Gaode, Bing, Baidu и Google в автономном режиме
Факультативная система торможения
Спецификации блокировки
| Канал | Диапазон частот | Выходная мощность | Плоскость в полосе |
|---|
| CH1 | 900-930 МГц | 100 Вт | ±0,5 дБ |
| CH2 | 1160-1300 МГц | 100 Вт | ±0,5 дБ |
| CH3 | 1550-1610 МГц | 100 Вт | ±0,5 дБ |
| CH4 | 2400-2480 МГц | 100 Вт | ±0,5 дБ |
| CH5 | 5150-5250 МГц | 100 Вт | ±0,5 дБ |
| CH6 | 5725-5850 МГц | 100 Вт | ±0,5 дБ |
| CH7 | 400-450 МГц | 100 Вт | ±0,5 дБ |
| CH8 | 1400-1440 МГц | 100 Вт | ±0,5 дБ |
Подробная информация о системе сбоя
| Параметр | Спецификация |
|---|
| Рабочие каналы | 8 каналов |
| Общая выходная мощность | 800 Вт |
| Вводная мощность | AC220V / AC110V / DC48V / DC24V |
| Водостойкость | IP65 |
| Операционная температура | -30°C до +55°C |
| Размеры | 500 * 450 * 235 мм |
| Чистая масса | Примерно 35 кг |
| Варианты монтажа | Установка на стене (стандартная), установка на столбе (необязательная) |
| Особенности защиты | Защита VSWR (автоматическое отключение при VSWR > 5:1), защита от температуры (автоматическое отключение > 75°C, перезапуск при 55°C) |
| График работы | Непрерывная работа 24/7/365 |
| Строительство | Металлический корпус с вандалоустойчивой конструкцией |

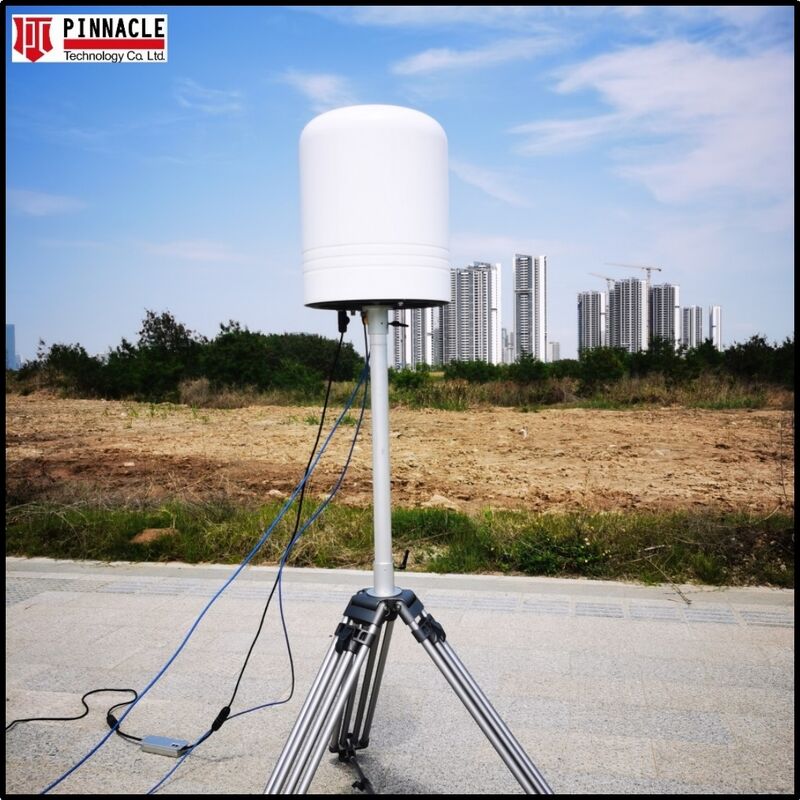

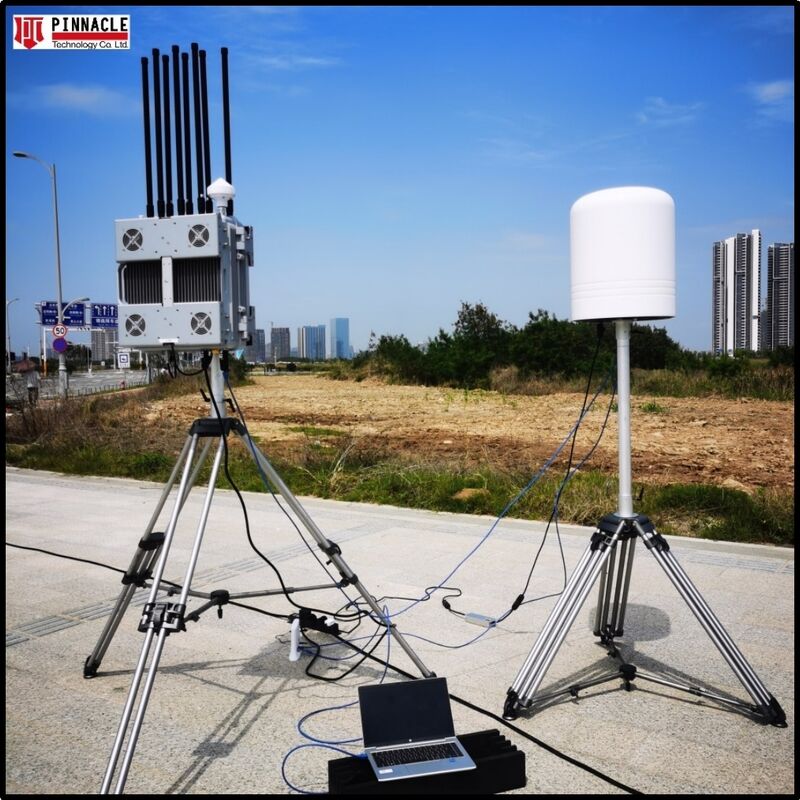

Изображения продукции
Примечание:Все рабочие частоты могут быть настроены в соответствии с конкретными эксплуатационными требованиями.
